Jak dobrać i sklasyfikować stal konstrukcyjną z atestem 3.1

Stal konstrukcyjna to szeroka grupa stopów żelaza z węglem o średniej gęstości 7850 kg/m³, przeznaczonych do wykonywania elementów przenoszących obciążenia w budownictwie i budowie maszyn. W zależności od gatunku i normy wyrobu granica plastyczności może wynosić od 235 do 960 MPa, przy module Younga na poziomie około 210 GPa, wspólnym dla większości gatunków stali. Multistal dostarcza te wyroby hutnicze z dokumentem odbioru 3.1 i precyzyjnym cięciem na wymiar.

Czym jest stal konstrukcyjna i jak określić jej skład

Stal konstrukcyjna to stop żelaza z węglem, w którym zawartość pierwiastka C nie przekracza 2%, najczęściej wzbogacony dodatkowo o mangan, krzem, chrom lub nikiel. Dokładny skład chemiczny wynika z normy wyrobu i konkretnego gatunku.

Skala tych różnic bywa duża nawet w obrębie stali niestopowych. Przykładowo:

• stal 1.0545 (18G2A / S355) zawiera do 0,20% węgla i do 1,65% manganu,
• stal 1.0503 (C45) zawiera 0,42-0,50% C,
• stal 1.0601 (C60) zawiera 0,57-0,65% C.

Wyższa zawartość węgla w gatunkach C45 czy C60 podnosi ich hartowność i twardość po obróbce cieplnej, ale pogarsza spawalność.

Dodatek węgla i pierwiastków stopowych pozwala kształtować relację między twardością a plastycznością w stali konstrukcyjnej. Odróżnia ją to od żelaza. Czyste żelazo jest zbyt miękkie do zastosowań konstrukcyjnych.

Sam skład chemiczny nie wystarcza jednak do wyboru materiału. Ten sam poziom wytrzymałości można uzyskać różnymi drogami: walcowaniem normalizującym (+N), obróbką cieplną (+QT) czy wyżarzaniem zmiękczającym (+A). Stan dostawy stali wpływa bezpośrednio na twardość, skrawalność i podatność na dalszą obróbkę.

Dokument odbioru 3.1 według EN 10204 potwierdza rzeczywiste wyniki analizy wytopowej dostarczonej partii w zakresie przewidzianym dla danego wyrobu. Jest to niezwykle istotne przy odbiorze materiału i jego dalszej identyfikowalności.

Konstrukcje wykonane ze stali dzieli się zwykle na trzy grupy. Pierwsza to konstrukcje prętowe, obejmujące belki i słupy, które są podstawowym elementem szkieletów budynków i hal. Druga grupa to konstrukcje wiszące, oparte na systemach linowo-cięgnowych, wykorzystywane m.in. w mostach podwieszanych. Trzecia grupa to konstrukcje powłokowe, do których zalicza się zbiorniki oraz silosy przemysłowe, gdzie stal pracuje głównie na rozciąganie powłoki.

Multistal & Lohmann z siedzibą w Poznaniu (KRS 0000066075, NIP 781-15-90-772) od ponad 30 lat dostarcza wyroby hutnicze (stal konstrukcyjna, stal narzędziowa do pracy na zimno czy stal stopowa) w formie blach stalowych i innych produktów walcowanych i udostępnia klientom B2B dokumentację materiałową zgodną z uzgodnionym zamówieniem.

Klasyfikacja i oznaczenia stali budowlanej

Klasyfikacja stali konstrukcyjnej budowlanej w Europie opiera się głównie na normie PN-EN 10025, która różnicuje gatunki według nominalnej granicy plastyczności oraz klasy udarności.

Symbol „S” oznacza zastosowanie konstrukcyjne, a następujący po nim kod liczbowy określa nominalną minimalną granicę plastyczności wyrażoną w N/mm² dla określonego zakresu grubości wyrobu. Stąd wynikają oznaczenia takie jak S235, S275 czy S355. Sam fragment oznaczenia nie jest pełnym gatunkiem. Do zamówienia potrzebna jest jeszcze klasa udarności (np. J2) oraz stan dostawy (np. +N).

Zasady odczytywania pełnych oznaczeń stali według PN-EN 10027 opisane są w artykule: Oznaczania stali.

W ramach normy wyróżnia się kilka podstawowych grup. Stale niestopowe, obejmujące gatunki S235, S275, S355 oraz S450, stanowią najczęściej stosowaną grupę w budownictwie ogólnym. Stale drobnoziarniste normalizowane i termomechaniczne (m.in. S275, S355, S420, S460 z dodatkowym oznaczeniem N/NL lub M/ML) charakteryzują się drobniejszą strukturą ziarna, co przekłada się na lepszą udarność, zwłaszcza w niższych temperaturach. Osobną grupę tworzą stale trudnordzewiejące (np. S235J0W, S355J2WP) z dodatkami fosforu, chromu, miedzi i niklu, tworzące na powierzchni ochronną warstwę patyny ograniczającą dalszą korozję.

Do zastosowań wymagających, gdzie liczy się redukcja masy konstrukcji przy zachowaniu nośności, projektuje się stale o podwyższonej granicy plastyczności: S460, S500, S550, S620, S690, S890 oraz S960. Dostarczane są one w stanie termomechanicznie walcowanym (M/ML) lub ulepszanym cieplnie (Q/QL). Ich właściwości uzyskuje się m.in. dzięki mikrododatkom niobu, wanadu i tytanu, wpływającym na rozdrobnienie ziarna.

Gatunek	Orientacyjna nominalna granica plastyczności*
S235	235 N/mm²
S355	355 N/mm²
S460	460 N/mm²

*Wartość podana dla mniejszych grubości wyrobu. Dla elementów grubszych minimalna granica plastyczności może być niższa. Dokładne wartości podaje norma wyrobu i dokument odbioru materiału.

Wyroby ze stali konstrukcyjnej trafiają do klientów w kilku formach hutniczych: jako blachy, pręty, a także profile (dwuteowniki, ceowniki). Dobór formy zależy od geometrii projektowanego elementu.

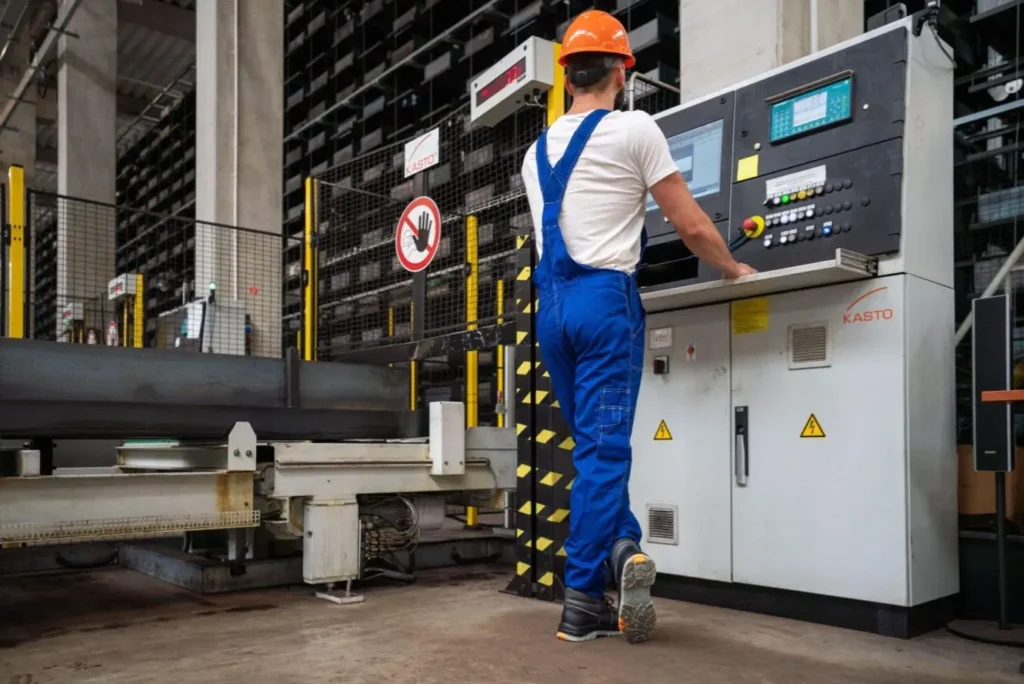

Multistal & Lohmann inwestuje w infrastrukturę wspierającą obrót tymi materiałami. W 2020 roku wdrożono zautomatyzowany magazyn wysokiego składowania KASTO, usprawniający kompletację zamówień na pręty i blachy.

Granica plastyczności a właściwości stopów stali

Granica plastyczności (Re, a dla stali bez wyraźnej granicy: umowna granica plastyczności Rp0,2) to wartość naprężenia, po przekroczeniu której w materiale pojawiają się odkształcenia trwałe (plastyczne). Do tego momentu odkształcenia mają charakter sprężysty i ustępują po odciążeniu.

To właśnie granica plastyczności stanowi jeden z podstawowych punktów odniesienia w obliczeniach nośności konstrukcji. Warto pamiętać, że minimalna granica plastyczności podana w oznaczeniu gatunku (np. 355 w S355) jest wartością nominalną dla określonego zakresu grubości.

Obok granicy plastyczności równie istotna jest wytrzymałość na rozciąganie (Rm), a także udarność, czyli odporność materiału na obciążenia dynamiczne w różnych temperaturach eksploatacji.

Podstawowe właściwości fizyczne i opis stopów stali

Do najczęściej wskazywanych właściwości fizycznych i mechanicznych stali konstrukcyjnej należą gęstość, przyjmowana w obliczeniach handlowych na poziomie 7850 kg/m³ i wykorzystywana przy szacowaniu masy elementów na etapie projektowania i transportu, a także wytrzymałość na rozciąganie (Rm), wydłużenie po zerwaniu (A), udarność oraz twardość. Istotna zwłaszcza dla stali do ulepszania cieplnego, takich jak C45 czy C60.

Wartości te należy zawsze odczytywać razem z normą wyrobu, zakresem grubości i stanem dostawy (np. +N, +QT, +A), ponieważ ten sam gatunek stali może mieć różne parametry mechaniczne w zależności od wymiaru i zastosowanej obróbki cieplnej.

Czym różni się stop żelaza od czystego metalu

Stop żelaza z węglem przewyższa czyste żelazo twardością oraz wytrzymałością mechaniczną, co decyduje o jego zastosowaniu w konstrukcjach budowlanych. Atomy węgla wbudowują się w sieć krystaliczną żelaza, ograniczając ruchliwość dyslokacji i podnosząc twardość materiału. Z tego względu czyste żelazo, mimo dobrej plastyczności, jest zbyt miękkie, by samodzielnie przenosić obciążenia konstrukcyjne.

Inne priorytety dotyczą stali stopowej oraz stali narzędziowej. Oprócz węgla wzbogaca się je o dodatkowe pierwiastki, takie jak chrom, wolfram, wanad czy molibden, dzięki którym na pierwszy plan wysuwa się wysoka twardość i odporność na ścieranie, często kosztem formowalności czy spawalności. Dlatego wybór właściwego gatunku zależy każdorazowo od tego, jakim obciążeniom i warunkom pracy będzie poddany dany element.

Stal, w przeciwieństwie do czystego żelaza, znacznie lepiej poddaje się obróbce cieplnej (hartowaniu czy odpuszczaniu), co pozwala precyzyjnie sterować relacją między twardością a plastycznością. Na bazie żelaza i węgla powstają zupełnie różne grupy materiałów, każda zoptymalizowana pod inny mechanizm pracy:

• stal do nawęglania: żelazo + niska zawartość węgla + dodatki Cr, Ni, Mo pozwalają uzyskać twardą warstwę wierzchnią po nawęglaniu przy zachowaniu ciągliwego rdzenia,
• stal łożyskowa: żelazo + podwyższona zawartość węgla + chrom decydują o wysokiej twardości i odporności na zmęczenie kontaktowe,
• stal trudnościeralna: żelazo + węgiel + mangan, bor lub chrom umożliwiają osiągnięcie wysokiej twardości powierzchni i odporności na ścieranie po hartowaniu.

Zastosowanie elementów ze stali w przemyśle

Elementy ze stali konstrukcyjnej są podstawą nośną w budownictwie infrastrukturalnym oraz kluczowym komponentem w produkcji ciężkich maszyn. W budownictwie znajdują zastosowanie w postaci belek, słupów, dźwigarów mostowych, kratownic, a także wież wiatrowych i masztów telekomunikacyjnych.

Dobór gatunku zależy od skali obciążeń: S235 sprawdza się w konstrukcjach o umiarkowanych wymaganiach, S355 dominuje w halach, mostach i innych konstrukcjach spawanych o podwyższonej nośności, a stale N/NL wybiera się tam, gdzie liczy się dodatkowo wyższa udarność.

W budowie maszyn stal konstrukcyjna wykorzystywana jest do wytwarzania ram maszyn, korpusów, obudów urządzeń oraz osłon technicznych.

W bardziej niszowych, wysokotemperaturowych zastosowaniach, takich jak turbiny parowe czy rotory, stosuje się natomiast gatunki bainityczne Cr-Mo-V, np. 21CrMoV5-7 (WNr. 1.7709). Według EN 10025 nie jest to już stal budowlana, lecz stal stopowa do pracy w podwyższonych temperaturach. Podobnie stal P355GH (1.0473), stosowana w kotłach parowych i zbiornikach ciśnieniowych, należy do odrębnej grupy stali do urządzeń ciśnieniowych.

Sama branża czy nazwa elementu nie przesądzają o wyborze gatunku. Kluczowe pozostają rzeczywiste obciążenia, temperatura pracy, wymagana spawalność i stan dostawy. Multistal, dostarczając materiały zarówno dla budownictwa, jak i przemysłu maszynowego, pomaga zestawić te wymagania z właściwą normą wyrobu i dokumentacją odbiorczą już na etapie zapytania ofertowego.

Szerokie spektrum zastosowania wyrobów konstrukcyjnych

Poszczególne grupy oznaczeń w ramach EN 10025 nie są przypadkowe. Każda odpowiada innemu kompromisowi między wytrzymałością, spawalnością i udarnością:

Grupa oznaczeń	Co ją wyróżnia	Typowe zastosowanie
S235, S275	podstawowa wytrzymałość, bardzo dobra spawalność	elementy o umiarkowanych obciążeniach, konstrukcje pomocnicze
S355	wyższa nośność przy zachowanej spawalności	hale, mosty, ramy maszyn, typowe konstrukcje spawane
N / NL	drobnoziarnista struktura, podwyższona udarność	konstrukcje pracujące w niższych temperaturach
M / ML	walcowanie termomechaniczne	wysoka wytrzymałość przy zachowaniu dobrej spawalności, redukcja masy
Q / QL / QL1	ulepszanie cieplne	elementy bardzo wysoko obciążone, wymagające kontrolowanej technologii spawania
J0W, J2WP	dodatki Cr, Cu, P	konstrukcje eksponowane na warunki atmosferyczne, bez dodatkowej powłoki

Niezależnie od grupy, materiał musi zachować odpowiednią plastyczność pod długotrwałym obciążeniem. Nadmierna sztywność przy braku zapasu plastyczności zwiększa ryzyko nagłego, kruchego pęknięcia elementu.

Metody spawania i obróbki wyrobów hutniczych

Spawanie stali konstrukcyjnej wymaga ścisłej kontroli parametrów termicznych, takich jak temperatura materiału, energia liniowej oraz ewentualne podgrzewanie wstępne, aby zachować pierwotną ciągliwość złącza.

Najlepsze warunki łączenia zapewniają gatunki o niskiej zawartości węgla, takie jak S235 czy S355, podczas gdy stale do ulepszania cieplnego o wyższej zawartości C (np. C45, C60) wymagają bardziej rygorystycznej technologii spawania lub są łączone innymi metodami.

Obróbka cieplna:

• normalizowanie w temperaturze rzędu 820-880 °C,
• hartowanie w oleju lub wodzie,
• odpuszczanie w temperaturze 550-660 °C,

zmienia strukturę krystaliczną stali, a tym samym jej twardość i wytrzymałość.

Elementy przygotowuje się dodatkowo przez precyzyjne cięcie stali konstrukcyjnej na wymiar, np. na przecinarkach taśmowych, co ogranicza odpady materiałowe i skraca czas przygotowania do montażu.

Ochronę antykorozyjną gotowych elementów zapewniają cynkowanie ogniowe, powłoki lakiernicze oraz malowanie proszkowe.

Ze spawalnością wiąże się przede wszystkim zawartość węgla i pierwiastków stopowych, ale nie w postaci jednego uniwersalnego zakresu procentowego. Wzrost zawartości węgla oraz wartości równoważnika węgla CEV zwiększa hartowność stali i ryzyko powstawania twardych struktur oraz pęknięć w strefie wpływu ciepła podczas spawania.

To, czy dany gatunek spawa się dobrze, zależy łącznie od wartości CEV (lub innego wskaźnika wskazanego w normie materiałowej), grubości elementu, stanu dostawy, poziomu wodoru w materiałach dodatkowych oraz warunków technologicznych spawania. Spawalność ocenia się indywidualnie dla gatunku i konstrukcji.

Jak zamawiać pręty i blachy u dystrybutora

Zamawianie stali konstrukcyjnej w relacjach B2B wymaga precyzyjnego określenia formy hutniczej, wymiarów, tolerancji oraz wymaganej dokumentacji. To zadanie logistyczne i operacyjne, z którym na co dzień mierzą się działy zakupów oraz inżynierowie budownictwa planujący dostawy pod konkretny harmonogram realizacji.

Prawidłowe zapytanie ofertowe powinno zawierać:

• pełny gatunek stali wraz z normą wyrobu (np. S355J2+N),
• postać wyrobu: blachę, pręt, profil lub inny wyrób hutniczy,
• wymagane wymiary i ilość,
• stan dostawy,
• wymagany dokument kontroli, np. świadectwo odbioru 3.1 według EN 10204,
• wymagania dotyczące udarności oraz ewentualnych badań dodatkowych,
• tolerancje wymiarowe i sposób znakowania materiału po cięciu.

Kalkulacja kosztów zamówienia opiera się z reguły na wadze materiału (w kilogramach lub tonach), wyliczanej na podstawie gęstości stali.

Warunki takich transakcji, w tym tolerancje cięcia oraz zasady logistyczne, określają jawne Ogólne Warunki Sprzedaży (OWS), stanowiące formalne ramy odpowiedzialności w relacjach B2B.

W przypadku wątpliwości co do doboru gatunku, dostępnych wymiarów lub wymaganego dokumentu kontroli warto skontaktować się z działem sprzedaży Multistal.

Weryfikacja jakości i zakup stali konstrukcyjnej

Świadectwo 3.1 zawiera wyniki badań właściwe dla dostarczonej partii lub wytopu, a deklaracja 2.2 potwierdza jedynie zgodność z zamówieniem, bez odniesienia do konkretnej partii. Przy odbiorze warto porównać z dokumentem: oznaczenie gatunku i normy, numer wytopu, wymiary, stan dostawy oraz wyniki badań mechanicznych i składu chemicznego. O pełnej identyfikowalności materiału decyduje zachowanie powiązania numeru wytopu z materiałem po cięciu i dalszej obróbce.

Multistal & Lohmann dostarcza stal konstrukcyjną, narzędziową i stopową z atestem 3.1, legitymując się certyfikatem TÜV SÜD ISO 9001:2015.

Pytania i odpowiedzi

Jak obliczyć masę prętów lub blach ze stali konstrukcyjnej?

Masę oblicza się mnożąc objętość materiału przez gęstość stali, przyjmowaną w obliczeniach handlowych na poziomie 7850 kg/m³ (7,85 kg/dm³). Dla blachy: długość × szerokość × grubość × 7850 (przy wymiarach w metrach).

Czym różni się atest 3.1 od deklaracji 2.2 według normy EN 10204?

Dokument 3.1 zawiera wyniki kontroli odnoszące się do dostarczonego wyrobu lub konkretnej partii/wytopu, zatwierdzone przez niezależnego od produkcji przedstawiciela kontroli producenta. Deklaracja 2.2 jest natomiast deklaracją zgodności z zamówieniem, opartą na wynikach kontroli niespecyficznej, niekoniecznie pochodzących z badania danej partii.

Jak dobrać klasę udarności stali do pracy w niskich temperaturach?

Symbole JR, J0 i J2 (wg EN 10025-2) oznaczają wymaganą minimalną energię łamania 27 J w próbie Charpy’ego V, odpowiednio w +20 °C, 0 °C i -20 °C. Temperatura badania nie jest automatycznie najniższą dopuszczalną temperaturą pracy konstrukcji.

Jakie błędy najczęściej popełnia się przy wyborze gatunku stali konstrukcyjnej?

Do typowych błędów należą: zamówienie niepełnego oznaczenia (np. samego „S355” bez klasy udarności i stanu dostawy), przyjęcie jednej wartości granicy plastyczności dla wszystkich grubości oraz pominięcie weryfikacji dokumentu 3.1, co utrudnia udokumentowanie zgodności materiału z wymaganiami projektu.

Dlaczego zawartość węgla w stali konstrukcyjnej wpływa na jej spawalność?

Wzrost zawartości węgla i pierwiastków stopowych zwiększa hartowność stali oraz ryzyko powstawania twardych struktur i pęknięć w strefie wpływu ciepła.

Jakie są tolerancje cięcia stali przy użyciu przecinarek taśmowych CNC?

Tolerancje cięcia zależą od średnicy lub grubości materiału oraz zastosowanego brzeszczotu i ustala się je zgodnie z aktualną ofertą lub warunkami uzgodnionymi w zamówieniu. Multistal wykorzystuje nowej generacji, automatyczne i elektronicznie sterowane przecinarki taśmowe.

Kiedy należy zastosować stal trudnościeralną zamiast zwykłej stali konstrukcyjnej?

Stal trudnościeralną (np. Raex®) stosuje się w elementach narażonych na intensywne zużycie ścierne, takich jak łyżki koparek czy wykładziny silosów. Stal konstrukcyjna ogólnego przeznaczenia dobierana jest natomiast przede wszystkim według nośności, udarności i spawalności, a nie gwarantowanej odporności na ścieranie. Multistal & Lohmann jest certyfikowanym, wyłącznym dystrybutorem stali Raex® w Polsce.
