Oznaczenia stali: jak rozszyfrować i dobrać właściwy gatunek

Oznaczenia stali według PN-EN 10027 pozwalają w skróconej formie zidentyfikować gatunek materiału oraz jego główne cechy, np. zastosowanie, wybrane własności mechaniczne lub skład chemiczny. Jako dystrybutor stali wysokogatunkowych od 1993 roku pomagamy precyzyjnie dobrać materiały o odpowiednich parametrach hutniczych.

Jak odczytać alfanumeryczne oznaczenia stali?

W oznaczeniach stali konstrukcyjnych: litera główna wskazuje klasę zastosowania, a następująca po niej liczba kluczowy parametr mechaniczny. W przypadku S235JR: S oznacza stal konstrukcyjną ogólnego przeznaczenia, 235 to minimalna granica plastyczności w MPa, a JR określa udarność (27 J przy +20 °C).

S355 ma wyższą minimalną granicę plastyczności niż S235, dlatego w wielu zastosowaniach pozwala projektować elementy o większej nośności lub mniejszej masie. Nie oznacza to jednak, że w każdym przypadku można automatycznie zmniejszyć przekrój. Przy doborze należy uwzględnić stateczność, ugięcia, zmęczenie, spawalność, grubość, temperaturę pracy i wymagania projektu.

Oznaczenia stali szybkotnącej otwiera symbol HS, po którym liczby rozdzielone myślnikami kodują zawartość czterech pierwiastków stopowych: W-Mo-V-Co (zawsze w tej samej kolejności). HS6-5-2 zawiera ok. 6% wolframu, 5% molibdenu, 2% wanadu. Jest to najpopularniejszy gatunek do wierteł i frezów. Z kolei HS 6-5-2-5 to wersja wzbogacona o 5% kobaltu, przeznaczona do obróbki materiałów trudnoobrabialnych

Pozostałe kodowanie gatunków stali narzędziowych wykorzystuje prefiks X (gdy zawartość choć jednego pierwiastka stopowego ≥5%), liczbę oddającą stukrotną zawartość węgla oraz symbole chemiczne i liczby określające zawartość pierwiastków stopowych.

X40CrMoV5-1 to stal narzędziowa do pracy na gorąco, która zawiera: ok. 0,40% węgla, chrom jako główny składnik stopowy (ok. 5%), molibden i wanad. Z kolei 90MnCrV8 to stal narzędziowa do pracy na zimno, w której brak litery X sygnalizuje niższe stężenia stopowe. Zawiera ona ok. 0,90% węgla i mangan jako dominujący składnik.

W praktyce handlowej stale często grupuje się według zastosowania (nie jest to jednak uniwersalny podział normowy):

• konstrukcyjne (S, P, E, L): oznaczane według właściwości mechanicznych i zastosowania; dominują w budownictwie, przemyśle maszynowym i infrastrukturze;
• nierdzewne (X* + symbole pierwiastków stopowych): wymagana zawartość chromu minimum 10,5% przy maksymalnie 1,2% węgla;
• stopowe maszynowe (np. 42CrMo4): zapis bez litery X przy niższej zawartości pierwiastków stopowych;
• narzędziowe i szybkotnące (X lub HS): o przeznaczeniu do skrawania, tłoczenia lub pracy w wysokiej temperaturze.

*Nie każda stal z symbolem X jest stalą nierdzewną. O odporności na korozję decyduje skład chemiczny, mikrostruktura oraz środowisko pracy.

Znajomość tych symboli stali pozwala ocenić przydatność gatunku już na etapie czytania specyfikacji technicznej. Wiedząc, jak czytać oznaczenia stali, można samodzielnie zweryfikować zgodność materiału z wymaganiami projektu.

Więcej informacji na temat gatunków stali: Rodzaje stali i ich zastosowanie.

Systemy oznaczania stali według normy PN-EN 10027

Europejska norma EN 10027 (wdrożona w Polsce przez Polski Komitet Normalizacyjny jako PN-EN 10027) definiuje dwa równoległe systemy oznaczania stali. Europejskie oznaczenia stali zastąpiły krajowe systemy normalizacji hutniczej, tworząc jednolity fundament klasyfikacji materiałów w całej Unii Europejskiej.

PN-EN 10027-1 reguluje system znakowy: kombinacje liter i cyfr opisujące zastosowanie oraz właściwości mechaniczne lub chemiczne stali. PN-EN 10027-2 wprowadza uzupełniający system cyfrowy (tzw. numery materiałowe) lepiej dostosowany do przetwarzania danych i automatyzacji zamówień.

System cyfrowy (Numer Werkstoff): format 1.XXYY

Każdy numer materiałowy ma stałą strukturę pięciocyfrową poprzedzoną cyfrą grupy materiałowej: 1 . XX YY

• 1: materiał to stal (cyfry 2-9 zarezerwowane są dla innych materiałów),
• XX: dwie cyfry po kropce wskazują grupę stali według systemu EN 10027-2 (interpretacja grup wymaga korzystania z tabel normowych, ponieważ nie zawsze odpowiada prostym kategoriom handlowym),
• YY: numer kolejny nadawany przez Europejskie Biuro Rejestracji w kolejności zgłoszeń, bez znaczenia technicznego.

Podział grup według normy EN 10027-2 jest ściśle powiązany z klasyfikacją z EN 10020, a przynależność do grup wynika bezpośrednio ze składu chemicznego stali oraz jej właściwości mechanicznych.

Stale niestopowe jakościowe (np. ogólnobudowlane) trafiają do grup 00-07 oraz 90-97. Stale niestopowe specjalne (o wyższej czystości, do ulepszania cieplnego) zajmują grupy 10–18. Dla przykładu: S235JR ma numer 1.0038 (grupa 00 to ogólne stale konstrukcyjne), a S355J2, 1.0577 (ta sama rodzina, wyższe właściwości).

S235 vs S355: tabela porównawcza

Stale budowlane S235 i S355 to dwa najczęściej stosowane gatunki w projektach konstrukcyjnych. Różnica 120 MPa minimalnej granicy plastyczności przekłada się bezpośrednio na dopuszczalne obciążenia.

Oba gatunki podlegają obowiązkowi oznakowania CE zgodnie z normą EN 10025, co oznacza konieczność dołączenia do dostawy deklaracji właściwości użytkowych oraz dokumentu kontroli według EN 10204 (najczęściej świadectwa 3.1).

Dodatkowe symbole stali określające stany dostawy

Symbole dodatkowe uzupełniają oznaczenie główne o informację dotyczącą obróbki i właściwości technologicznych. Bez nich specyfikacja techniczna stali jest niepełna. Kod dodatków stopowych oraz oznakowanie stali w stanie dostawy muszą być spójne z danymi w ateście hutniczym.

*Znaczenie symboli dodatkowych należy zawsze potwierdzić w normie właściwej dla danego wyrobu i gatunku.

Porównanie polskich i europejskich oznaczeń stali

Dawne polskie normy PN stosowały oznaczenia opisowe, często nieczytelne poza granicami kraju. Polski Komitet Normalizacyjny oficjalnie wycofał stare normy PN i zastąpił je normami PN-EN, jednak w starszej dokumentacji technicznej i projektach budowlanych oznaczenia takie jak St3S czy 40H wciąż powszechnie się pojawiają. Znajomość zamienników jest więc w codziennej pracy inżynierskiej niezbędna.

Logika obu systemów jest różna. Stare oznaczenia PN były opisowe i często skrótowe: St oznaczało stal, kolejna cyfra wskazywała przybliżoną wytrzymałość, a litery jak S, W, V różnicowały jakość i zastosowanie. System EN zastąpił to zapisem parametrycznym: litera klasy plus konkretna wartość mechaniczna lub skład chemiczny.

Ta sama stal funkcjonowała pod różnymi nazwami w Polsce, Niemczech, Francji i Wielkiej Brytanii, co komplikowało zamówienia i dobór zamienników. Ujednolicenie w ramach EN 10027 rozwiązało ten problem dla całego rynku europejskiego.

Tabela zamienników: PN a PN-EN*

*Tabela ma charakter orientacyjny. Zamienność należy potwierdzić normą, składem, własnościami i stanem dostawy.

Brak cechowania stali według aktualnych norm PN-EN w dokumentacji przetargowej lub projektowej może skutkować odrzuceniem dostawy lub niezgodnością z wymogami oznakowania CE, nawet jeśli charakterystyka stopów żelaza jest technicznie identyczna ze wskazanym zamiennikiem.

Weryfikacja oznaczeń stali w procesie zakupowym

Błędy w oznaczeniach stali narzędziowych najczęściej ujawniają się dopiero na etapie zamówienia. Typowy scenariusz: dział zakupów składa zapytanie na NC11LV (starą polską sygnaturę stali do pracy na zimno), podczas gdy dystrybutor operuje wyłącznie aktualnym oznaczeniem X153CrMoV12 (numer materiałowy 1.2379). Oba zapisy dotyczą tego samego gatunku, jednak ważne jest uzupełnienie o wymiar materiału (np. pręt okrągły, płyta czy płaskownik) oraz stan wykonania (np. zmiękczony, ulepszony cieplnie, surowy/walcowany, kuty, łuszczony czy ciągniony).

Jedynym dokumentem, który potwierdza zgodność dostawy z wymaganiami zamówienia, jest atest hutniczy: certyfikat kontroli typu 3.1 lub 3.2 zgodny z EN 10204. Certyfikat 3.1 wystawia producent, 3.2 wymaga dodatkowo podpisu niezależnego inspektora. Bez atestu hutniczego samo oznaczenie widoczne na etykiecie nie wystarcza do potwierdzenia składu chemicznego ani właściwości mechanicznych dostarczonego materiału.

Treść artykułu została skonsultowana z działem technicznym Multistal. Jako doświadczony dystrybutor stali wysokogatunkowej, działający na rynku od 1993 roku, Multistal stosuje oznaczenia zgodne z aktualnymi wytycznymi norm PN-EN, co ułatwia pełną identyfikowalność materiału oraz eliminuje ryzyko błędów wynikających z mieszania starych i nowych systemów znakowania.

Przeczytaj również: Co to jest stal?

Pytania i odpowiedzi

Gdzie na wyrobie hutniczym znajduje się fizyczne oznaczenie gatunku stali?

Huty oznaczają materiały w różny sposób. Czasem są to wybicia, niekiedy naklejki lub etykiety, które znajdują się na czole, wzdłuż powierzchni bocznej, jak i od góry na płaskiej powierzchni blachy.

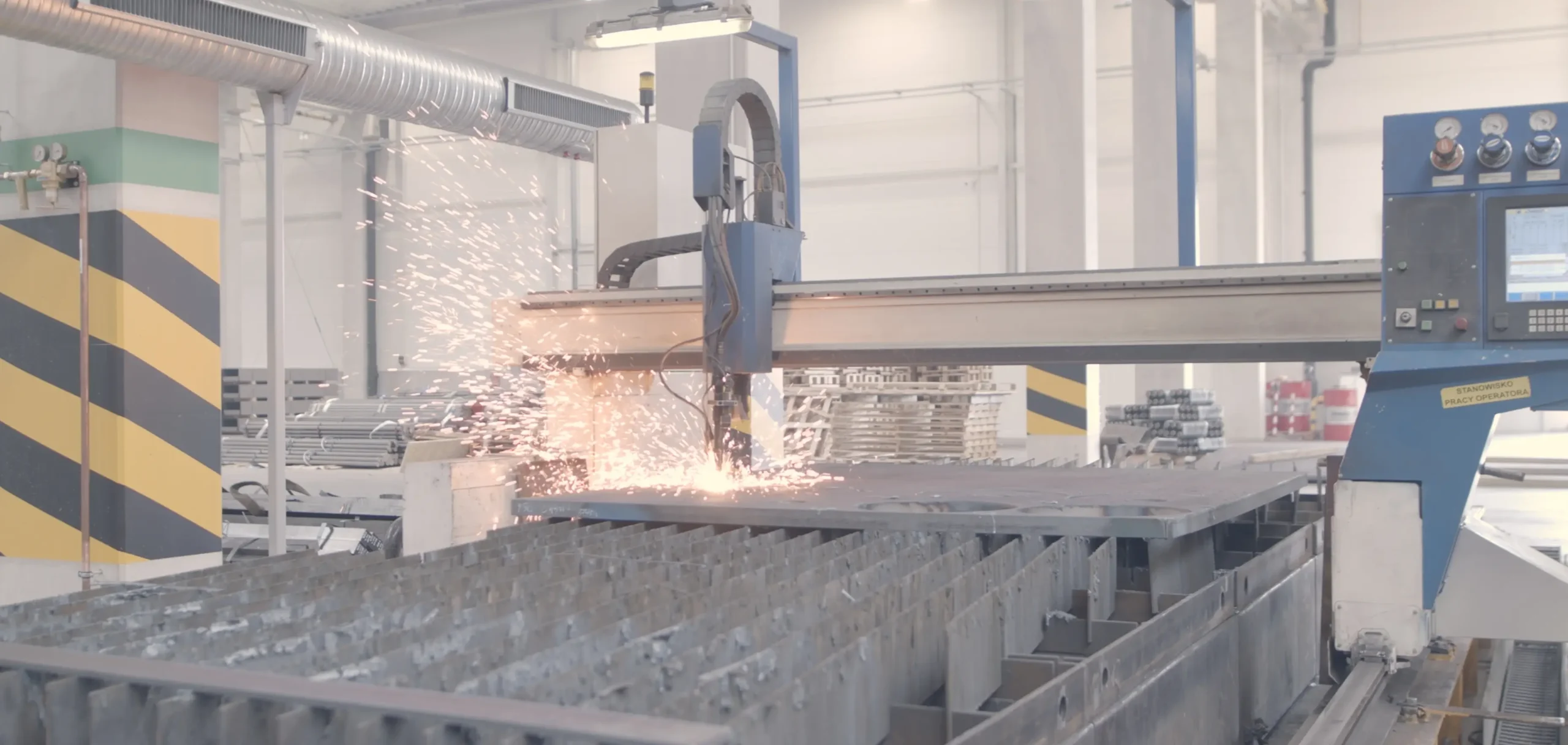

W procesie przygotowania, kiedy pracownicy Multistal docinają czy palą na wskazane długości, cechy te są przenoszone za pomocą białego markera. Cechowanie jest w 100% zgodne z dołączonym atestem hutniczym 3.1 lub 3.2. Multistal weryfikuje tę zgodność przy każdym przyjęciu materiału na magazyn.

Co zrobić w przypadku braku widocznego cechowania na stali?

W przypadku braku cechowania należy wstrzymać użycie materiału do czasu potwierdzenia identyfikowalności. Analiza OES może pomóc w określeniu składu chemicznego, ale nie zastępuje atestu, badań mechanicznych ani potwierdzenia stanu dostawy. XRF może być pomocne, lecz ma ograniczenia przy oznaczaniu węgla.

Dlaczego wprowadzono europejski system oznaczania stali zamiast norm krajowych?

Głównym powodem była eliminacja chaosu wynikającego z równoległego funkcjonowania norm krajowych (polskich PN, niemieckich DIN, francuskich NF), gdzie ten sam gatunek nosił różne nazwy w każdym kraju. Ujednolicony system PN-EN 10027 uprościł certyfikację CE i umożliwił jednoznaczne porównywanie parametrów materiałów w międzynarodowych projektach.

Materiały źródłowe:

• European Committee for Standardization. (2016). EN 10027-1:2016. Designation systems for steels — Part 1: Steel names. CEN.
• European Committee for Standardization. (2015). EN 10027-2:2015. Designation systems for steels — Part 2: Numerical system. CEN.
• European Committee for Standardization. (2006). EN 10204:2006. Metallic products — Types of inspection documents. CEN.
• Polski Komitet Normalizacyjny. (2016). PN-EN 10027-1:2016-11. Systemy oznaczania stali — Część 1: Oznaki stali. PKN.
• Polski Komitet Normalizacyjny. (2015). PN-EN 10027-2:2015-10. Systemy oznaczania stali — Część 2: System cyfrowy. PKN.
• Polski Komitet Normalizacyjny. (2005). PN-EN 10204:2006. Wyroby metalowe — Rodzaje dokumentów kontroli. PKN.
• Polski Komitet Normalizacyjny. (2019). PN-EN 10025-2:2019-11 — Wyroby walcowane na gorąco ze stali konstrukcyjnych — Część 2: Warunki techniczne dostawy stali konstrukcyjnych niestopowych. PKN.
